スーパーウーファー2次試作(6)試聴開始

昨晩無意識のうちに組み立て完了しました。


f:id:woodyallen:20210515050820j:image

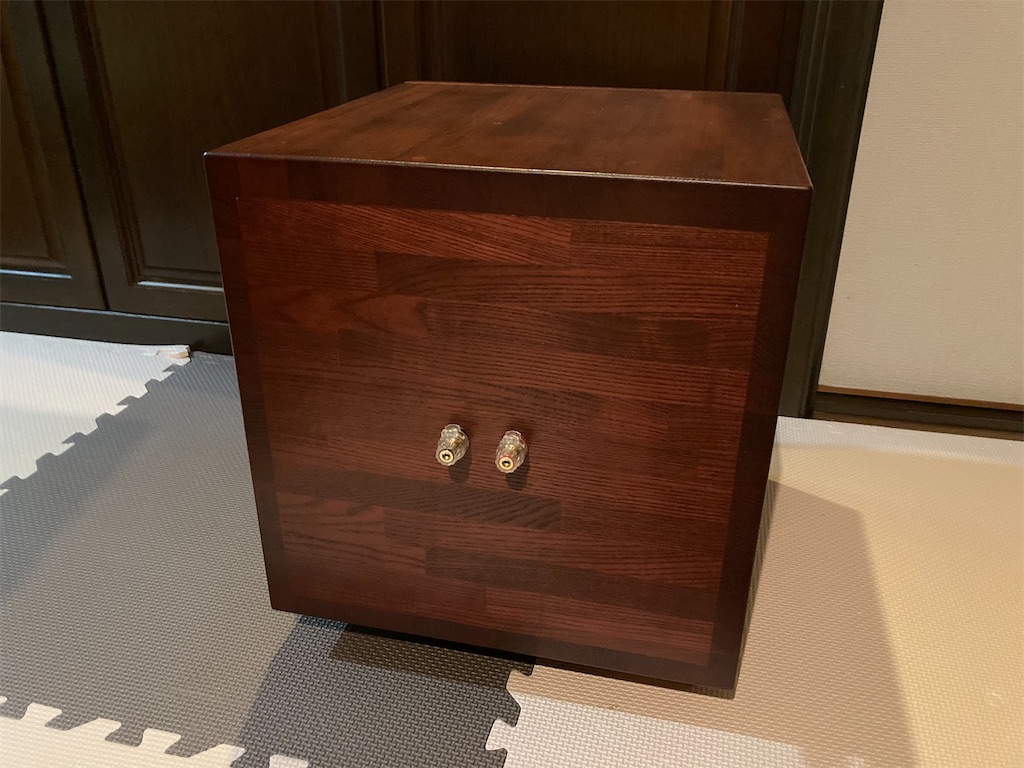

f:id:woodyallen:20210515050824j:image

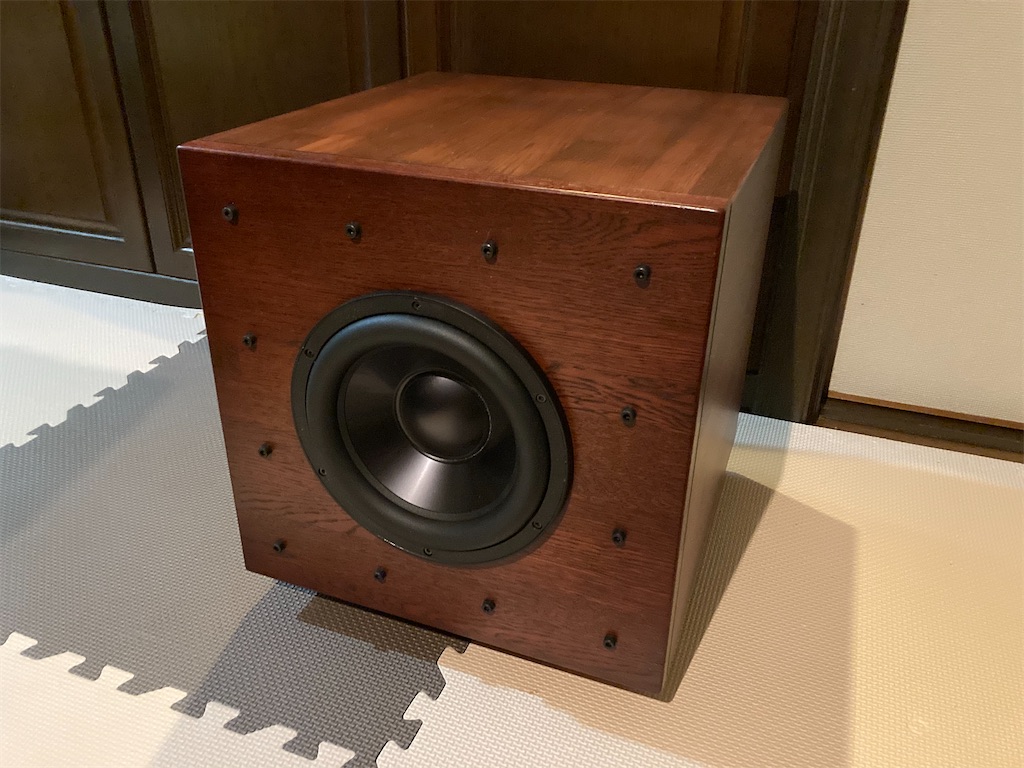

写真は8インチユニット。10インチの写真が無いのは、早く音を聴きたいからですね。^ ^



※吸音材はサーモウールを、ふわっと内容積の7割くらい。

※外寸は、幅・高さ36cm、奥行き38cm

※総重量は、22kg(10インチタイプ)

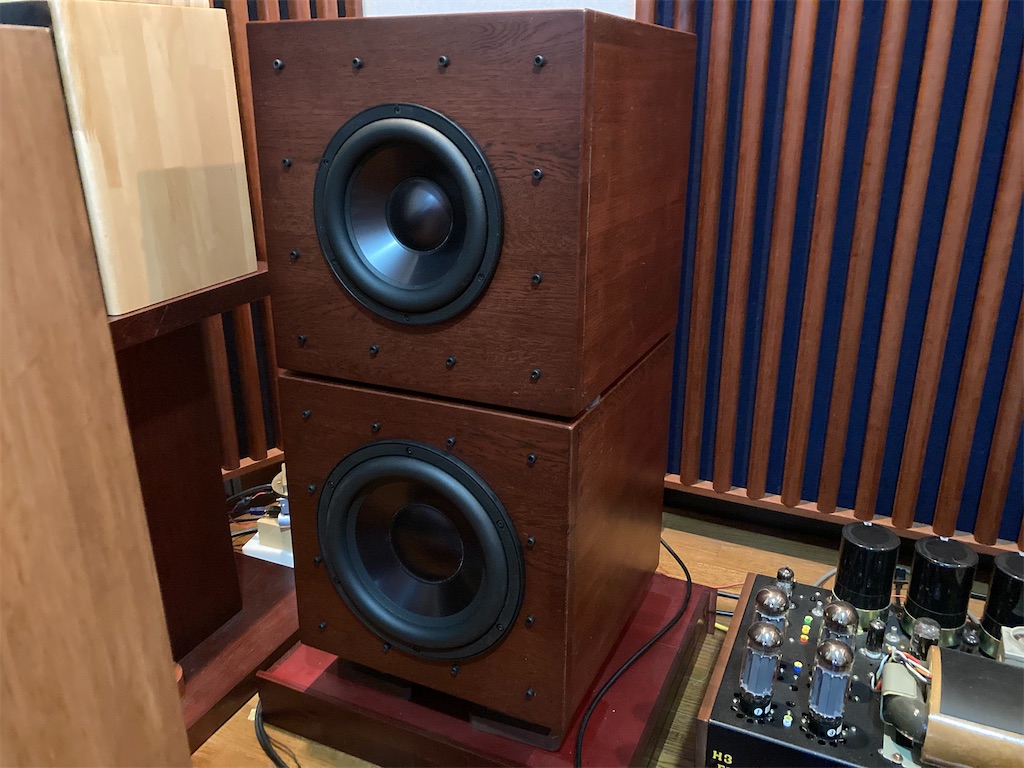

早速、FPSの2wayと組み合わせエージング試聴を開始しました。


f:id:woodyallen:20210515053557j:image

f:id:woodyallen:20210515053554j:image



音量とクロスオーバーは、重低音の入った聴き慣れた音源で心地良いところを探りながら調整 ^ ^

大切な設置場所を検討出来るように、スペース確保が必要です。残念ながら、右膝の痛みが酷いので来月までお預け。。。

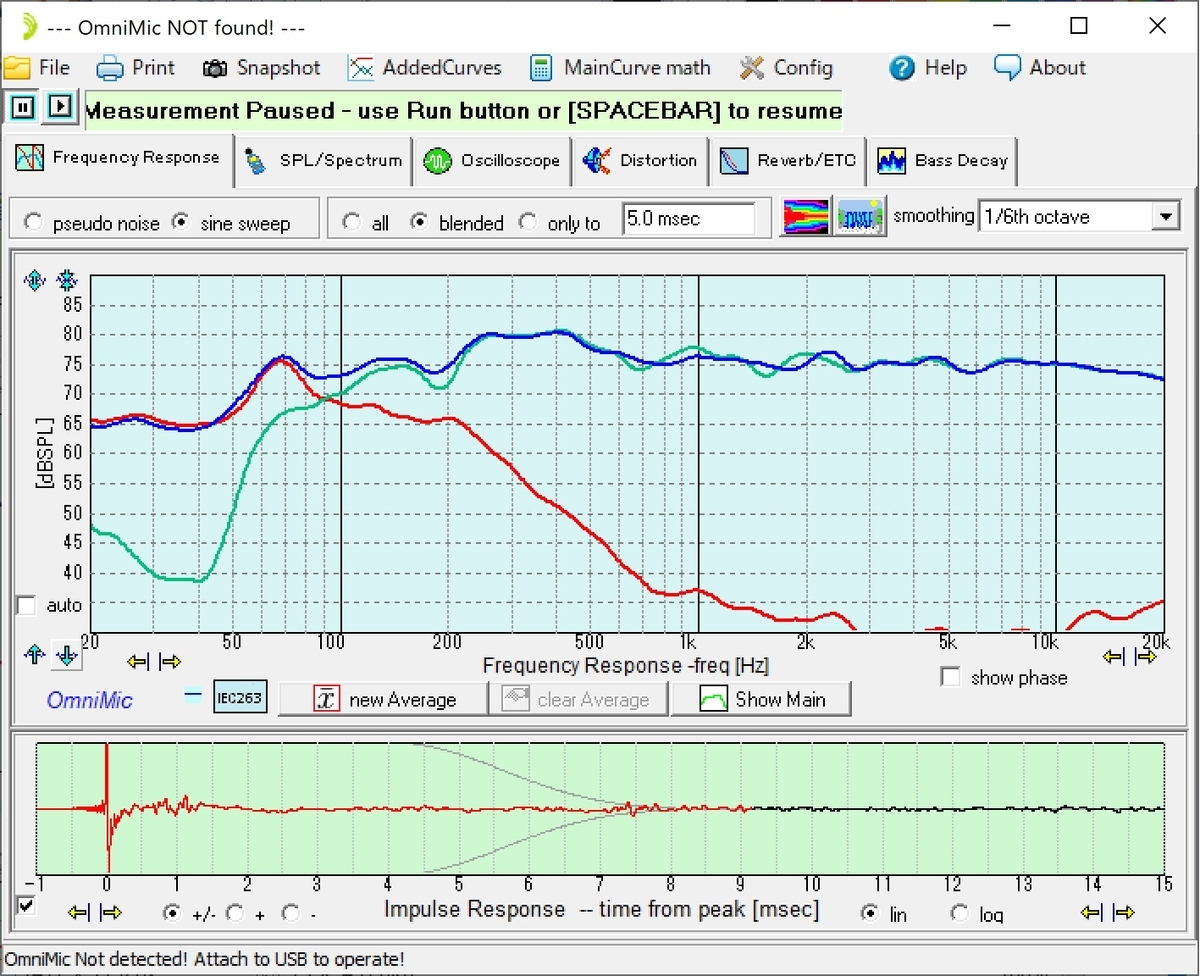

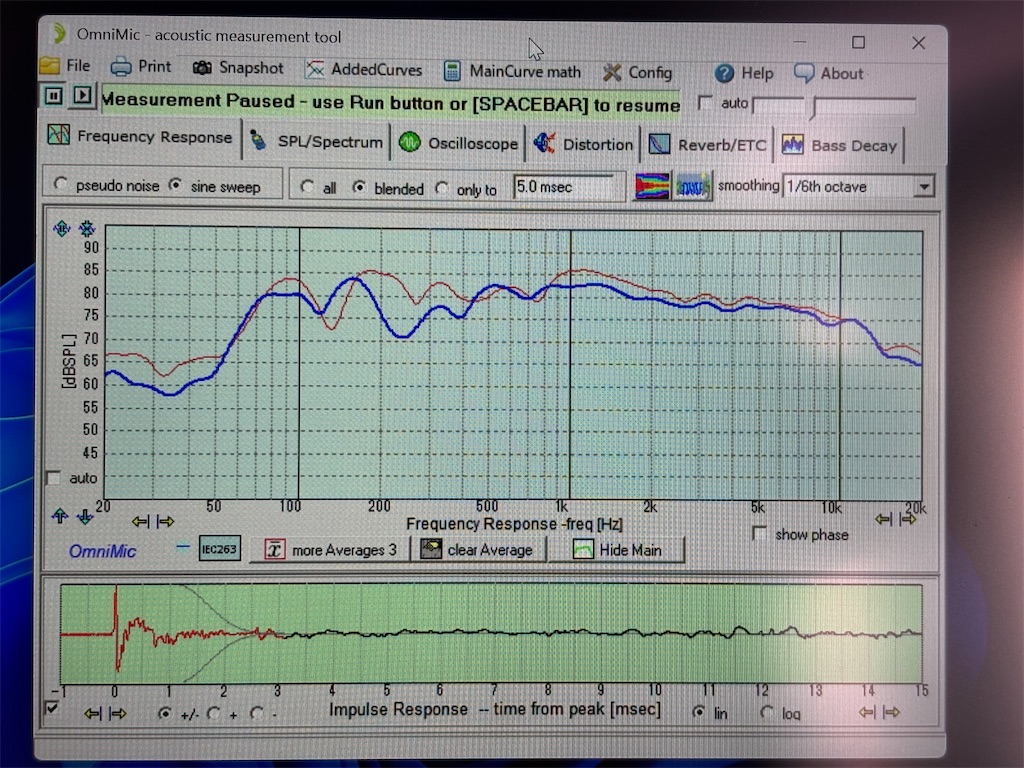

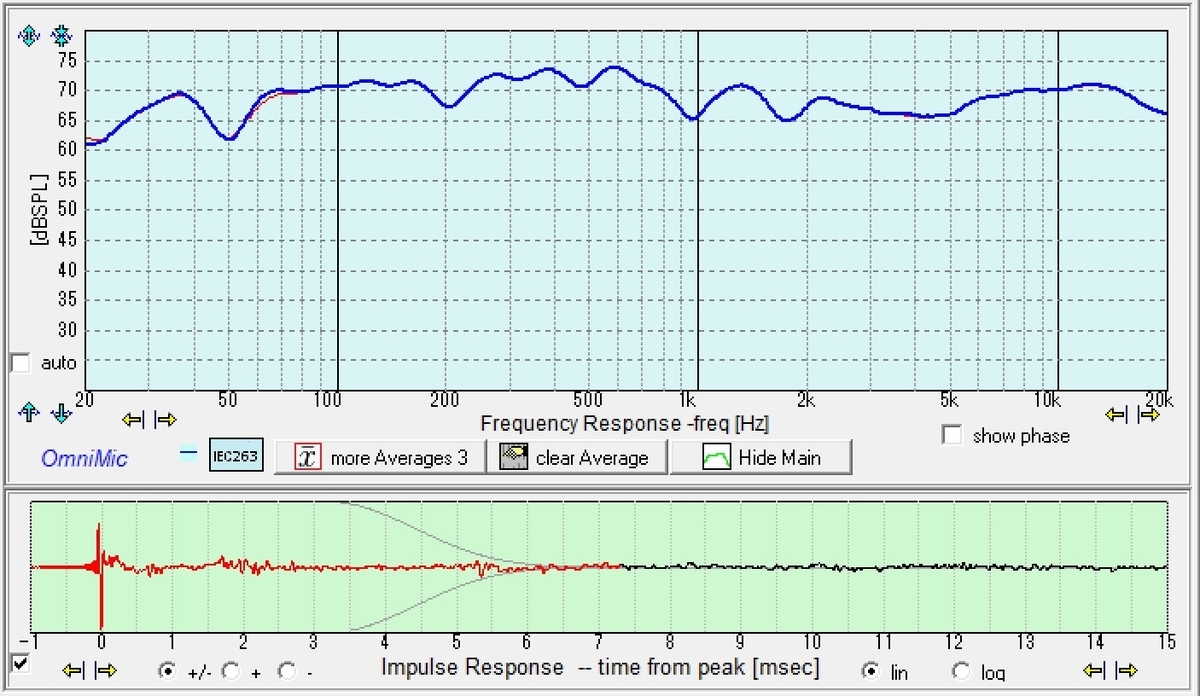

★試聴位置から1m手前でのf特性(音量バランスと位相検討後TweeterはVifa に変更)

f:id:woodyallen:20210515204059j:plain
f:id:woodyallen:20210515204815j:plain



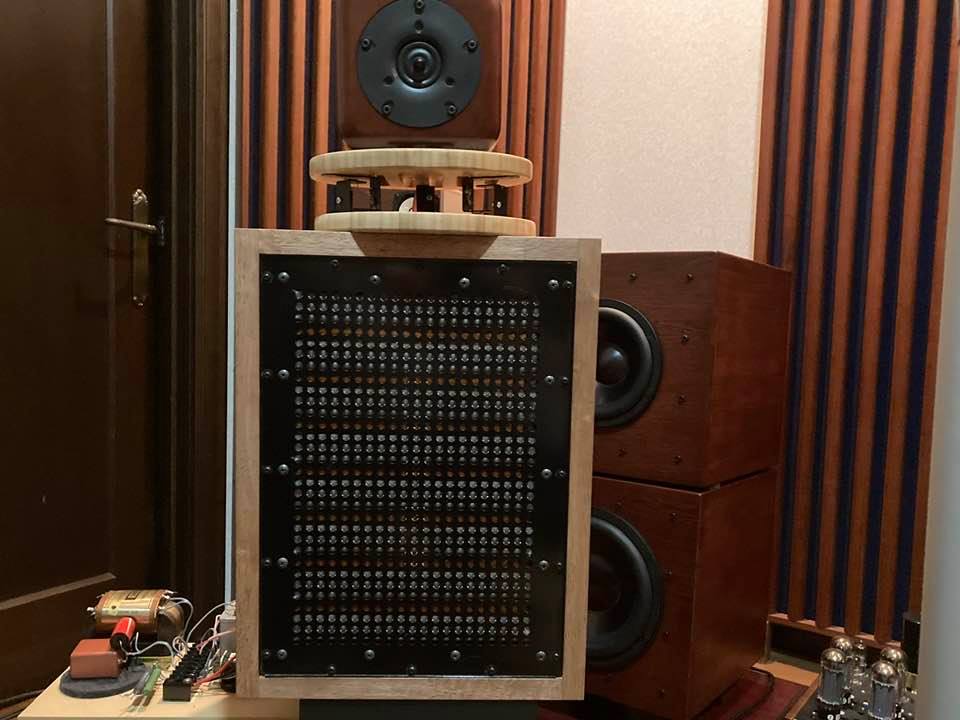

そして、エンクロージャー設計に使用した手軽なspedのシミュレーション結果と完成品を比較しようと思っていましたが、本日はここまで。

GW中のオーディオ勉強会の復習もしたいですが、自由に動き回れませんから。。。



録画してみました。

https://youtu.be/VAU45hNimCQ

https://youtu.be/Qbc86AqV0zM

https://youtu.be/SZAGqXqBP70

音源は、Bughead12.84 → Singxer SU-2→Gustard A-18

エージングはICアンプで電気代節約です (^^)

※スーパーウーファー Lepai デジタルアンプ

FPS 2way  Yoshii9専用YA-1





スーパーウーファー2次試作(5)塗装

朝の散歩は15分コース。


f:id:woodyallen:20210514161139j:image

f:id:woodyallen:20210514161144j:image

f:id:woodyallen:20210514161136j:image



まずは、リアバッフルSP端子用の穴加工。そして、黙々と塗装を進め午前中には終了!


f:id:woodyallen:20210514161357j:image

f:id:woodyallen:20210514161401j:image



お昼は、幼馴染と近所のハンバーグ屋さんで、久々のランチ会


f:id:woodyallen:20210514162523j:image

f:id:woodyallen:20210514162526j:image



ガン塗装は防毒マスクをしながら行いますが、精神集中と酸欠の為か大変疲れます。

食後は窓を開けた屋内で2時間ほど昼寝。

30℃越えの天気予報。実際32℃だったようですが、快眠出来ました (^^)



健康体なら今晩から試聴開始ですが、吸音材仕込み〜組み立て〜試聴は明日にしましょう。





スーパーウーファー2次試作(4)

もう梅雨入りしますね!

雨は降って良いので、太陽も欲しいなぁ。



さて、木工作業は本日で終了予定。

まずは、バッフル取り付け用オニメナット仕込みから。


f:id:woodyallen:20210513204442j:image

f:id:woodyallen:20210513204435j:image



次に、バッフル取り付け。


f:id:woodyallen:20210513204721j:image

f:id:woodyallen:20210513204716j:image



そして、ユニット取り付け用オニメナット仕込み〜ユニット取り付け確認。


f:id:woodyallen:20210513204851j:image

f:id:woodyallen:20210513204847j:image

ここ迄出来ると、音出ししたくなりますが、二度手間なので我慢!

※この2次試作は、密閉での性能確認です。3次ではパッシブラジエターを加えて、1次最終f特性の再現と更なる改善を目指す予定。



ベルトサンダーで塗装剥がし&整形〜小さめのR面取り〜仕上げサンディング。


f:id:woodyallen:20210513205545j:image

f:id:woodyallen:20210513205541j:image

本日の作業はここ迄です。


f:id:woodyallen:20210513205746j:image

f:id:woodyallen:20210513205810j:image


明日は、SP端子の取り付け〜塗装を頑張ります (^^)



スーパーウーファー2次試作(3)

専業農家3年目の幼馴染。今年も頑張ってます! 私は、足が痛いので応援出来ず ^ ^;


f:id:woodyallen:20210512212942j:image

f:id:woodyallen:20210512212949j:image



昨日、丁寧に整形を終えました。きょうは、まず新しい側板を接着。

ユニット取り付けバッフルは交換式ですから、オニメナットを仕込む桟を接着。


f:id:woodyallen:20210512213334j:image

f:id:woodyallen:20210512213338j:image

足が痛いので、無理はせずに続きは明日!

ネジ釘は使わず進めていますが、厚めの着色ウレタン塗装をしますから、接着剥がれはマズ心配無いでしょう (^^)



明日は、いよいよバッフルの穴加工です!


f:id:woodyallen:20210512220514j:image

f:id:woodyallen:20210512220518j:image



スーパーウーファー2次試作(2)など

足が痛い。。。休養しなさいという事ですね。。。季節の変わり目のストレスかな?



昨日は丁寧に少し大き目に2分割しました。

きょうは完成状態をイメージしながら、±0.2ミリの精度を目指して整形。


f:id:woodyallen:20210511200651j:image

f:id:woodyallen:20210511200656j:image

f:id:woodyallen:20210511200647j:image

無理はしないで、ここ迄にしておきました。



昨日スロートアダプタの塗装をしましたので、きょうはJBL2447Jに取り付けだけ。測定は近いうちに。


f:id:woodyallen:20210511201929j:image

f:id:woodyallen:20210511201920j:image

f:id:woodyallen:20210511201924j:image

カリン無垢材で上品に仕上がりました^ ^



真っ赤な夕陽だったようですが、チャンスを逃しましたね。

f:id:woodyallen:20210511202204j:image

また、明日〜〜

スーパーウーファー2次試作(1)

朝の散歩ちょっとサボっていたら、どんどん体重増加してました ^ ^; きょうは30分コース


f:id:woodyallen:20210510115144j:image

f:id:woodyallen:20210510115148j:image

f:id:woodyallen:20210510115151j:image

ヤギさん達に久々の再会。みんな大きくなったね (^^) 2箇所に10頭くらいづつ分かれてました。


f:id:woodyallen:20210510115218j:image

f:id:woodyallen:20210510115222j:image

f:id:woodyallen:20210510115300j:image



さて、リメイクするのは8年前に製作した70Lの試作エンクロージャーです。

f:id:woodyallen:20210510120538j:plain

woodyallen.hatenablog.com

30ミリ厚タモ集成材で頑丈に製作。様々なユニットの試聴で役目は終えましたから。昨年はスーパーウーファー1次試作でも活躍。

思い切って2分割❗️


f:id:woodyallen:20210510193852j:image

f:id:woodyallen:20210510193848j:image

f:id:woodyallen:20210510193923j:image

f:id:woodyallen:20210510193919j:image

続きは、また明日〜 (^^)



この2次試作では、昨年用意した10インチ&8インチのユニット。そして12インチのパッシブラジエターを組み合わせ。

どこまで小型化出来るかを検討します。

f:id:woodyallen:20210510112516j:plain
f:id:woodyallen:20210510112541j:plain



倉庫の整理からの JBL2447J

昨日は晴れ。きょうは昼頃にわか雨はありましたが、その後は晴れてくれました。

来週は、木曜日以外が曇りまたは晴れのようですから、外で太陽光を浴びながら作業が出来ますね!ちょっと大物などを片付けたり、先延ばしにしていたファンヒーターの掃除もしたいですね。



そして、次の断捨離対象は、ホーンドライバーなんです。

2年ほど前に、お手頃価格の中国製のダイヤフラムの評価の際に入手したものです。

このダイヤフラムは、とても良いと判断しました。

<ダイヤフラム比較の過去ブログ>

woodyallen.hatenablog.com



今後の大型ホーンシステム用には、軽量級ユニットを使いますので、お別れです。


f:id:woodyallen:20210509204132j:image

f:id:woodyallen:20210509204136j:image

JBL2447J は1.5インチスロートですから、流通量の多い2インチスロートホーンには取り付きません。ALTECのホーンもボルト穴が合いません。

今回、1.5インチ→2インチのスロート変換アダプタを製作しましたので、エレクトロボイス・ホーンに取り付けf特性の測定は明日の予定。


f:id:woodyallen:20210509224757j:image

f:id:woodyallen:20210509224801j:image



週間天気予報を見ていると、次の日曜日から梅雨入り?だったりして。。。



明日は、大物を先に片付け予定。

8年前に製作した頑丈な中型エンクロージャーを小さくリメイクしようかと (^^)

エンクロージャの補強が終わり、塗装に入りました - Woody&Allen工房 (hatenablog.com)
